Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства. Автоматический забор пробы может осуществляться как от встроенного, так и от внешнего микрокомпрессора.
Область применения газоанализаторов - взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в соответствии с ГОСТ 51330.9-99 и ГОСТ 12.1005-88.
Газоанализаторы имеют два оптических и один электрохимический канал.
Газоанализаторы ПГА сертифицированы для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли.

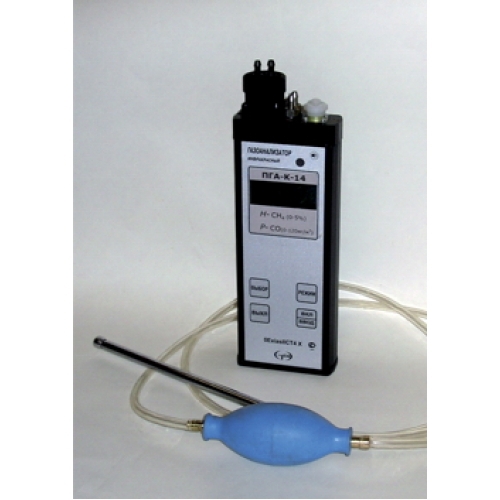

Газоанализаторы ПГА - портативные приборы непрерывного действия.
СИГНАЛИЗАЦИЯ
Газоанализаторы обеспечивают световую и звуковую предупредительную и аварийную сигнализацию по
двум фиксированным уровням. Возможна программная переустановка порогов сигнализации заказчиком с помощью кнопок на лицевой панели прибора.
Таблица исполнений газоанализатора ПГА при заказе
| Оптические датчики |
|
Электрохимический датчик
3 канал |
| 1 канал |
2 канал |
нет |
О2 |
CO |
H2S |
SO2 |
NO2 |
H2 |
|
| CH4 |
CО2 |
|
ПГА-1 |
ПГА-7 |
ПГА-13 |
ПГА-19 |
ПГА-25 |
ПГА-31 |
ПГА-43 |
| CH4 |
C3H8 |
ПГА-2 |
ПГА-8 |
ПГА-14 |
ПГА-20 |
ПГА-26 |
ПГА-32 |
ПГА-44 |
| C3H8 |
CО2 |
ПГА-3 |
ПГА-9 |
ПГА-15 |
ПГА-21 |
ПГА-26 |
ПГА-33 |
ПГА-45 |
| CH4 |
- |
ПГА-4 |
ПГА-10 |
ПГА-16 |
ПГА-22 |
ПГА-27 |
ПГА-34 |
ПГА-46 |
| C3H8 |
- |
ПГА-5 |
ПГА-11 |
ПГА-17 |
ПГА-23 |
ПГА-28 |
ПГА-35 |
ПГА-47 |
| CО2 |
- |
ПГА-6 |
ПГА-12 |
ПГА-18 |
ПГА-24 |
ПГА-29 |
ПГА-36 |
ПГА-48 |
|
| S(C2-C8) |
- |
|
ПГА-49 |
ПГА-55 |
ПГА-61 |
ПГА-67 |
ПГА-73 |
ПГА-79 |
ПГА-91 |
| S(C2-C8) |
CH4 |
ПГА-51 |
ПГА-57 |
ПГА-63 |
ПГА-69 |
ПГА-75 |
ПГА-81 |
ПГА-93 |
| S(C2-C8) |
CО2 |
ПГА-52 |
ПГА-58 |
ПГА-64 |
ПГА-70 |
ПГА-76 |
ПГА-82 |
ПГА-94 |
Примечание:
1) S(C2-C10) - датчик измерительного канала массовой концентрации предельных углеводородов (C2-C10) в воздухе рабочей зоны;
2) CH4(ПДК) - датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны.
УНИВЕРСАЛЬНОСТЬ
Использование уникальных оптических датчиков собственной разработки обеспечивает газоанализаторам ПГА:
- высокую стабильность нуля
- устойчивость к воздействию концентрационных перегрузок и агрессивных сред, содержащих соединения хлора, фтора, серы, азота, фосфора, тетраэтилсвинца и др.
- высокую для портативных приборов чувствительность, селективность, широкий диапазон измерений и малую погрешность
Для измерения концентрации метана, пропана и углекислого газа используются оптические датчики.
Для измерения концентрации кислорода, токсичных газов и водорода используются электрохимические датчики.
Соответствуют требованиям ГОСТ 13320, ГОСТ 12997, ГОСТ 14254 по группе IP54.
Вид взрывозащиты по ГОСТ Р 51330.10-99 (МЭК 60079-11-98).
ДИАПАЗОНЫ ИЗМЕРЕНИЙ ДАТЧИКОВ
Определяемый
компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной погрешности |
| абсолютной, объемная доля определяемого компонента, % |
приведенной, % |
| Метан (CH4) |
0 - 5 |
- |
± 5 |
| Пропан (C3H8) |
0 - 2 |
- |
± 5 |
| Диоксид углерода (CО2) |
0 - 2 |
- |
± 5 |
| Кислород (О2) |
0 - 30 |
- |
± 5 |
| Водород (H2) |
0 - 5 |
± (0,2+0,04Сх) |
- |
Примечание:Сх - объемная доля определяемого компонента на входе газоанализатора, %.
Определяемый
компонент |
Диапазон измерений
определяемого компонента |
Пределы
допускаемой основной погрешности |
| объемной доли |
массовой
концентрации |
абсолютной, массовая концентрация определяемого компонента |
относительной, % |
| Оксид углерода (СО) |
(0 - 17) млн-1
(17 - 103) млн-1 |
(0 - 20) мг/м3
(20 - 120) мг/м3 |
± 5 мг/м3
- |
-
± 25 % |
| Сероводород (Н2S) |
(0 - 7) млн-1
(7 - 32) млн-1 |
(0 - 10) мг/м3
(10 - 45) мг/м3 |
± 2,5 мг/м3
- |
-
± 25 % |
| Диоксид серы (SО2) |
(0 - 3,8) млн-1
(3,8 - 18,8) млн-1 |
(0 - 10) мг/м3
(10 - 50) мг/м3 |
± 2,5 мг/м3
- |
-
± 25 % |
| Диоксид азота (NO2) |
(0 - 1) млн-1
(1 - 10,5) млн-1 |
(0 - 2) мг/м3
(2 - 20) мг/м3 |
± 0,5 мг/м3
- |
-
± 25 % |
S(C2-C10)
|
- |
(0 - 3) г/м3 |
±(0,03+0,15Сх) г/м3 |
- |
Примечания:
1) Сx - массовая концентрация определяемого компонента на входе газоанализатора, мг/м3;
2) S(C2-C10) - суммарное содержание предельных углеводородов: этан (C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H14), октан (C8H18), нонан (C9H20), декан (C10H22);
3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу S(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1Сx) г/м3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Время установления показаний
для оптических датчиков, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 с
для электрохимических датчиков, не более. . . . . . . . . . . . . . . . . . . . . . . 60 с
Рабочий диапазон температур . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от минус 30 до 35 °С
Выход температуры за рабочий диапазон сопровождается появлением мигающего знака (%) на цифровом табло.
Время непрерывной работы без подзарядки аккумулятора, не менее . . . . . . 16 ч
Контроль состояния аккумуляторов с индикацией их разряда.
Способ отбора пробы по выбору заказчика:
диффузионный;
принудительный ручной с помощью телескопического пробозаборника и груши;
принудительный, с помощью встроенного микрокомпрессора
Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220х83х33 мм
Масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,6 кг
Требованиями утвержденных нормативных документов Министерства топлива и энергетики России, Министерства связи и информатизации предписывается обязательная проверка атмосферы подземных объектов на содержание в них метана, углекислого газа и кислорода
ПГА-7
| Метан (СН4) |
оптический датчик |
0 - 5 об.д.% |
| Двуокись углерода (СО2) |
оптический датчик |
0 - 2 об.д.% |
| Кислород (О2) |
эл-химический датчик |
0 - 30 об.д.% |
|
