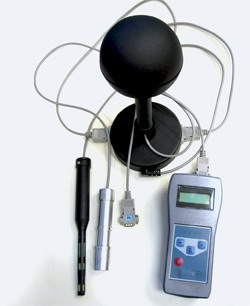

Метеометр МЭС-200А, предназначен для измерения атмосферного давления, относительной влажности воздуха, температуры воздуха, скорости воздушного потока внутри помещения или в вентиляционных трубопроводах, параметров тепловой нагрузки среды ТНС-индекса и концентрации токсичных газов.
Метеометр МЭС-200А может использоваться как в качестве портативного прибора, так и в составе систем сбора данных в качестве датчика перечисленных выше величин со стандартными каналами связи RS-232C и RS-485
Особенности
- Измерение атмосферного давления
- Скорость воздушного потока
- Температура воздушного потока
- Относительная влажность
- Вычисление THC-индекса
- Вычисление температуры влажного термометра
- Измерение CO, H2S, SO2
- Возможность подключение к ПК
Технические характеристики
- Питание-аккумуляторы типа VH АА 1700 напряжением 4,8 В или от источника электропитания ИЭС7-1203 ШУВК.436230.003 ТУ напряжением 12 В и током 0,25 А
- Рабочие условия
Блок электроники при температуре от -20 до +60°С и относительной влажности окружающего воздуха до 95% при температуре 35°С
Щуп измерительный Щ-1 для измерения давления, относительной влажности, температуры и скорости воздушного потока при температуре от -40 до +85°С и относительной влажности окружающего воздуха до 98 % при температуре 35°С
Щуп измерительный температуры черного шара Щ-2 при температуре от -40 до +85°С и относительной влажности окружающего воздуха до 98 % при температуре 35°С
Щупы измерительные концентрации токсичных газов Щ-4, Щ-5, Щ-6 при температуре от -20 до +50°С и относительной влажности окружающего воздуха до 98 % при температуре 35°С
- Габаритные размеры и масса
Блок электроники-габаритные размеры 180х85х53 мм, масса 0,4 кг
Щуп измерительный Щ-1 длина 220 мм, диаметр 26 мм, масса 0,1 кг
Щуп измерительный Щ-2 в составе: черная сфера-диаметр 90 мм, масса 0,01 кг, щуп измерения температуры-длина 195 мм, диаметр 26 мм, масса 0,09 кг, подставка-122х135х63, масса 0,08 кг
Щупы измерительные концентрации токсичных газов Щ-4, Щ-5, Щ-6 длина 135 мм, диаметр 30 мм, масса 0,09 кг
|
Щуп Щ-1
|
|
Единицы измерения
|
Диапазон
|
Абсолютная погрешность
|
|
Скорость
|
0,1...20 м/с
|
ΔV1 = ±(0,05+0,05VX)
(в диапазоне от 0,1 до 0,5 м/с)
ΔV2 = ±(0,1+0,05VX)
(в диапазоне от 0,5 до 2 м/с)
ΔV3 = ±(0,5+0,05VX)
(в диапазоне от 2 до 20 м/с)
|
|
Влажность
|
0...98 %
|
±3% (при температуре 20±5°C)
|
|
Температура
|
-40...+85°C
|
plusmn;0,2°С
(в диапазоне от -10 до 50°С)
±0,5°С
(в диапазоне от -40 до -10°С,
от +50 до +85°С)
|
|
Атмосферное давление
|
80-110 кПа
|
±0,3 кПа (±2,3 мм.рт.ст.)
пр и t от 0 до 60°C
|
|
Щуп Щ-2
|
|
Единицы измерения
|
Диапазон
|
Абсолютная погрешность
|
|
Температура
|
-40...+85°C
|
plusmn;0,2°С
(в диапазоне от -10 до 50°С)
±0,5°С
(в диапазоне от -40 до -10°С,
от +50 до +85°С)
|
|
Температура
влажного термометра
(вычисляется)
|
0...+50°C
|
±0,2°C
|
|
ТНС-индекс
(вычисляется)
|
0...+45°C
|
±0,2°C
|
|
Щупы Щ-4, Щ-5, Щ-6
|
|
Единицы измерения
|
Диапазон
|
Абсолютная погрешность
|
Относительная погрешность
|
|
Щ-4
(оксид углерода CO)
|
0-20 мг/м3
20-120 мг/м3
|
±5 мг/м3
-
|
-
±25%
|
|
Щ-5
(сероводород H2S)
|
0-10 мг/м3
10-45 мг/м3
|
±2,5 мг/м3
-
|
-
±25%
|
|
Щ-6
(диоксид серы SO2)
|
0-10 мг/м3
10-50 мг/м3
|
±2,5 мг/м3
-
|
-
±25%
|
|
В соответствии с ГОСТ 12.1.005-88 при измерениях концентраций токсичных газов в воздухе рабочей зоны ниже ПДК (первый поддиапазон измеряемых газов) границы допускаемой абсолютной погрешности измерений должны составлять ±0,25 ПДК мг/м3
|
Комплектация (стандартная)
- Измерительный блок метеометра МЭС-200А
- Щуп Щ-1
- Аккумуляторы с источником питания
- Инструкция по эксплуатации
Комплектация (дополнительная)
- Щуп Щ-2 (THC-индекс).
- Щуп Щ-4 (CO)
- Щуп Щ-5 (H2S)
- Щуп Щ-6 (SO2)
- Кабель и ПО для подключения к ПК
