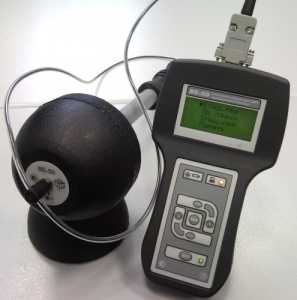

Измеритель электромагнитного поля ВЕ-50 предназначен для проведения мероприятий по охране труда, производственный контроль и контроль требований коммунальной гигиены.
Измеритель электромагнитного поля ВЕ-50 предназначен для проведения измерений при гигиенической оценке всех видов производственных и жилых помещений. Измеритель электромагнитного поля ВЕ-50 используется в работе ЦГСЭН, лабораторий по аттестации рабочих мест и контроля соблюдения нормативных требований (СанПиН 2.2.4.1191-03 Электромагнитные поля в производственных условиях, ГОСТ 12.1.002-84 Электрические поля промышленной частоты, ГН 2.1.8/2.2.4.2262-07 Предельно допустимые уровни магнитных полей частотой 50 Гц в помещениях жилых, общественных зданий и на селитебных территориях.) на электрических станциях и подстанциях, а также на предприятиях с силовым и высоковольтным оборудованием. |
| Особенности ВЕ-50 |
Измеритель электромагнитного поля промышленной частоты ВЕ-50 совмещает свойства высокоточных профессиональных измерителей с компактностью и простотой обслуживания бытовых приборов.
Измеритель электромагнитного поля ВЕ-50 принадлежит к поколению новых приборов, которые отличает портативность и универсальность. Это переносной аппарат с возможностями стационарного.
Измеритель электромагнитного поля ВЕ-50 прост в управлении за счет малого числа функциональных клавиш и развитого меню.
Измеритель электромагнитного поля ВЕ-50 снабжен встроенными часами и общераспространенным портом RS-232, для анализа данных на персональном компьютере. Применение прогрессивных технических решений, конструктивных элементов, в частности быстродействующего микроконтроллера, пленочной клавиатуры, обуславливает высокую надежность Измерителя ВЕ-50.
Никакая другая марка аналогичных отечественных приборов не приближается по комплексу рабочих параметров и функциональных возможностей к Измерителю ВЕ-50. |
| Преимущества ВЕ-50 |
- Измеритель электромагнитного поля ВЕ-50 не искажает измеряемое электрическое поле. Это обусловлено электрической развязкой антенны (посредством волоконно-оптической линии связи) от блока индикации. Такая конструкция одновременно повышает безопасность процесса измерений, что немаловажно для условий работы с высоковольтным электротехническим оборудованием.
- Датчиком электромагнитного поля в Измерителе ВЕ-50 служит трехкомпонентная антенна, обеспечивающая измерение действующих значений уровней электрического и магнитного поля при любой ориентации датчика в пространстве. Это убирает ориентационную погрешность измерения, присущей приборам с однокоординатным (дипольным) датчикам электрического и магнитного поля.
- Использование приборов с трехкоординатными датчиками становится безусловно необходимым при измерении электромагнитного поля, генерируемого трехфазным силовым электрооборудованием. В этом случае поле может быть эллиптически поляризованным и его действующее (эффективное) значение в √2 ≈1,42 раза отличается от действующего значения линейно поляризованного поля. «Распознавание» эллиптически поляризованного поля принципиально невозможно без использования приборов с трехкоординатными датчиками и со специальной программой анализа фазовых сдвигов между составляющими вектора поля.
- Соответствующие требованиям нормативных документов (СанПиН 2.2.4.1191-03 Электромагнитные поля в производственных условиях, ГОСТ 12.1.002-84 Электрические поля промышленной частоты, ГН 2.1.8/2.2.4.2262-07 Предельно допустимые уровни магнитных полей частотой 50 Гц в помещениях жилых, общественных зданий и на селитебных территориях) динамические диапазоны измерения, погрешности не превышающие требуемых.
- Для возможности инструментального анализа вредных условий труда, когда требуется уменьшение времени воздействия этих условий (защита временем), необходимо измерение среднесменных значений параметров, т.е. проведение длительных (многочасовых) измерений. Измеритель электромагнитного поля ВЕ-50 снабжен достаточно емкой встроенной памятью, допускающей возможность многочасовой автономной работы с записью результатов и последующим считыванием их.
- Измеритель электромагнитного поля ВЕ-50 позволяет использовать эффективные средства для сбора, анализа и хранения данных измерения. Применение цифровых носителей в сравнении с обычными системами хранения данных обеспечивает ряд преимуществ: возможность количественного анализа и коррекции результатов измерений, повышение их информативности, удобство архивирования и доступа.
|
| Технические характеристики |
| Диапазон частот |
от 49 до 51Гц
|
Диапазон измеряемых эффективных значений
индукции магнитного поля
напряженности электрического поля |
от 10 мкТл до 5,0 мТл
от 50 В/м до 50 кВ/м
|
Предел допускаемой относительной погрешности
индукции магнитного поля
напряженности электрического поля |
20%
20%
|
| Время установления рабочего режима |
1 мин.
|
| Время непрерывной работы без подзарядки аккумуляторной батареи |
10 ч.
|
| Масса |
0,55 кг
|
Габаритные размеры
датчика индукции магнитного поля
датчика напряженности электрического поля
измерительно-индикаторного блока |
250 х 45 (диаметр) мм
245 х 65 (диаметр) мм
190х108х55 мм
|
| Полный средний срок службы |
не менее 6 лет
|
|
| Стандартная комплектация |
- Измеритель электромагнитного поля промышленной частоты BE-50
- Блок электрической и магнитной антенн
- Блок питания
- Переходник зарядного устройства
- Кабель соединительный RS-232
- CD с программным обеспечением
- Сумка укладочная
- Руководство по эксплуатации
- Паспорт
- Методика поверки
|
