НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Измеритель плотности потока энергии (ППЭ) электромагнитного поля ПЗ-ЗЗМ (далее - измеритель), предназначен для измерения ППЭ в режиме непрерывной генерации в диапазоне частот от 0,3 до 18 ГГц при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности
Измеритель применяется для проведения измерений уровней СВЧ-излучения в жилых и рабочих помещениях при наличии в них электрооборудования силового, хозяйственного, коммутационного и информационного назначения, а также при проведении комплексного санитарно-гигиенического обследования территорий. Измеритель допускается использовать для работы в полевых условиях.

ОПИСАНИЕ

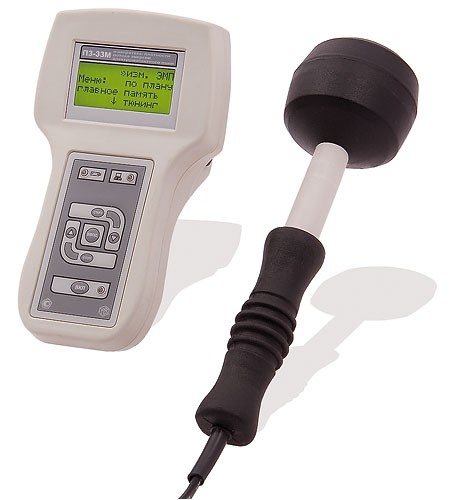

Измеритель состоит из антенны-преобразователя плотности потока энергии электромагнитного поля в постоянное напряжение и измерительно-индикационного блока, осуществляющего аналого-цифровое преобразо¬вание, цифровую обработку сигнала и вывод результатов измерения на экран жидкокристаллического индикатора, а так же на персональную ЭВМ. Антенна измерителя имеет три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Результирующее значение ППЭ определяется как векторная сумма ППЭ, измеренных каждой дипольной микросборкой.

По рабочим условиям применения измеритель относится к группе 3 по ГОСТ 22261-94: температура окружающего воздуха от плюс 5 до плюс 40 °С, относительная влажность воздуха 90% при температуре плюс 25 °С; атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон частот, ГГц от 0,3 до 18,0
Диапазон измерений ППЭ, мкВт/см² от 1 до 100000
Пределы допускаемой относительной погрешности измерения ППЭ, дБ
на уровнях от 1,0 до 5,0 мкВт/см²) ±3,0
на уровнях свыше 5,0 мкВт/см² ±2,0
Питание измерителя осуществляется от 4-х аккумуляторных батарей типоразмера АА, напряжением, В 4,8
Мощность, потребляемая измерителем от источника питания, не более, Вт 0,8
Время непрерывной работы не менее, ч 8
Среднее время наработки на отказ не менее, ч 10000
Габаритные размеры, мм:
антенны-преобразователя
-длина 270
-диаметр 85
измерительно-индикаторного блока
-длина 190
-ширина 85
-высота 55
Масса, не более, кг 0,55
